中科精测科技（广东）有限公司
概述：
本系统是一台（套）通过高精度CCD、图像收罗系统收罗图像 ，并通过对所收罗到的图像准确处置惩罚后 ，生产的菱形压痕举行细密丈量和盘算而新研发的一台（套）维氏硬度丈量系统。系统主机接纳一体化铸铝机身 ，稳固形、不位移 ，砝码加载机构 ，性能稳固 ，丈量精度高 ，重复性好。显示界面接纳了菜单式结构 ，易于操作 ，装置调试简朴 ，铸铝机壳恒久性能稳固自然变形量小 ，砝码加载使所加载力更纯。该显微维氏硬度丈量系统适用于种种金属及部分非金属质料的维氏硬度测定。
应用规模：
种种零件（机加工件、锻件、铸铁、铸钢件等）、有色金属及热处置惩罚零件等举行硬度的测定 ，同时适用于有用硬化层深度、涂镀层及焊接件的热影响部位测定 ；箍捎糜谥种纸鹗袅慵内部金相组织的视察及对图像举行收罗、显示及输出打印。适用于丈量工件的硬度梯度漫衍曲线及丈量热处置惩罚后齿轮的外貌硬度 ，有用硬化层深度。
基本功效:
● 视频/图像收罗: 可翻开DirectShow匹配的USB摄像头 ，收罗并生涯视频和图像文件 ；
● 摄像头标定：摄像头可用标定尺标定 ，标定后系统可用于几何尺寸丈量 ；
● 标定治理: 系统可生涯多个标定命据 ，用户可重命名、卸载、载入、删除等治理标定 ；
● 几何尺寸丈量: 系统可画出常见的几何形状并测出它们的几何尺寸 ，如线段、角度、长方形、弧线/圆环、椭圆、多边形、点到线、点到圆弧等 ；
● 图像处置惩罚: 系统提供富厚的图像处置惩罚工具 ，如亮度、比照度、Gamma、直方图深度等。对灰度图像 ，系统提供过滤找边沿工具 ，和一些标准的的图形图像操作如翻开关闭侵蚀膨胀流水笼罩等等 ；
● 文档标注: 系统提供图像文档编辑器 ，可输入/编辑纯文字或含清单表格和图像等的重大的文档（HTML名堂） ；
● 相册治理: 多个图像可生涯到一个相册文件 ，图像可含几何形状文档标注等矢量信息 ；
● 数据生涯与调出: 图像与丈量数据等 ，可以利便地生涯于一个文档供以后调出修改或爆发报告等 ；
● 报告: 几何尺寸丈量效果可爆发WORD文档 ；
● 定倍打印: 凭证打印机属性系统系统可打印出按用户指定的放大倍数的图像。

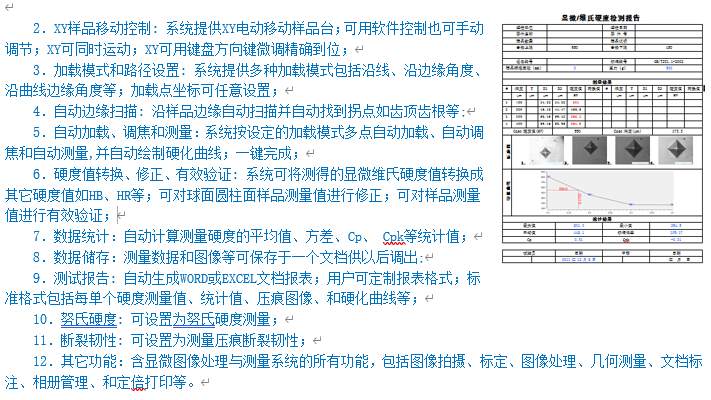

主要功效:
手艺参数
|
型号 |
XYZ |
|
试验力 |
0.3Kgf、0.5Kgf、1Kgf、3Kgf、5Kgf、10Kgf |
|
执行标准 |
GBT4340.1、GBT4340.2、ISO6507-2、ASTM_E384 |
|
试验力 施加要领 |
自动（加荷、保荷、卸荷） |
|
样品台 |
系统提供XY电动移动样品台 |
|
XYZ样品台和移动控制 |
系统提供XY电动移动样品台和Z轴控制： 1.XY行程:50mm*50mm台面尺寸:110mmX110mm,位移重复精度< 2um ；XYZ位移区分率可达0.1um ；行程和尺寸可定制 ； 2.自动边沿扫描：沿样品边沿自动扫描并描绘样品边沿整体图 ，供加载路径妄想使用 ，适合于需要在样品的特定位置上的硬度丈量 ； 3.XYZ移动速率均可调。 4.可按偏向按钮或键盘偏向键 ，或通过输入移动距离等移动或升降。 |
|
加载模式和路径设置 |
加载路径设置提供如下模式： 1.沿线 ；2.沿线带角度 ；3.自由点击 ；4.横向沿线 ；5.纵向沿线 ； 6.沿曲线多条线 ；7.沿曲线矩阵 ；8.圆 ；9.齿心 ；10.齿顶平行 ；11.自动沿边沿带角度 ；12.自动沿边沿矩阵 ；13.圆心。新的模式可定制添加。 |
|
自动寻边
|
沿样品边沿自动扫描并自动找到拐点 ，如齿顶、齿根等。 |
|
自动丈量 |
按设定的加载路径逐点自动加载、自动调焦和自动丈量压痕盘算硬度值,并自动绘制硬化曲线 ；一键完成: 1.可设置最小HV ，丈量抵达该值后自动阻止 ； 2.丈量完成后 ，可在原路径上继续加点丈量 ； 3.每点丈量图像被生涯可用于最后手动修正 ；修正时只需要鼠标拖沓压痕四边形边框 ，硬度丈量值、统计、和丈量像册等自动更新。 |
|
自动加载自动丈量 |
按一次性调焦后系统按设定的加载模式多点自动加载、自动丈量 ，并自动绘制硬化曲线 ，一键完成。 |
|
摄像头和标定治理 |
1.USB2.0 CMOS 专用于显微镜丈量摄像头(3百万像素摄像头可。 ； 2.可用硬度标定块或标定尺两种要领标定摄像头 ； 3.为了提高丈量准确度 ，可对差别试验力划分标定 ，系统自动载入。 |
|
硬度值转换、修正、有用验证 |
1.硬度转换：测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值如HB、HR等 ； 2.硬度修正：可对球面或圆柱面样品丈量值举行修正 ； 3.有用验证：凭证测得的硬度值 ，盘算出最小的样品厚度、测试点距样品边沿距离、和测试点之间的距离。 |
|
数据统计 |
自动盘算硬度的平均值、方差、Cp、Cpk等统计值。 |
|
硬化曲线 |
自动绘制硬化曲线： 1.在一个丈量路径下可自动天生多条硬化曲线或按平均值天生单条曲线 ； 2.可绘制HV对XY 的硬化曲线图。 |
|
数据贮存 |
原始丈量数据和图像等可生涯于文档供以后调出打出报告 ；一个文件生涯一个丈量的所有数据。 |
|
测试报告 |
自动天生WORD或EXCEL文档报表 ；报表名堂可定制 ；标准名堂包括每单个丈量点硬度值、统计值、压痕图像、和硬化曲线等 ，用户还可以输入自界说的特殊信息。用于报表 ；丈量数据也可发送到指定的网络端口。 |
|
努氏硬度 |
可设置为努氏硬度丈量 |
|
断裂韧性 |
可设置为丈量压痕断裂韧性 |
|
其他功效 |
含iVision-PM显微图像处置惩罚与丈量系统的所有功效 ，包括图像/视频拍摄、图像处置惩罚、几何尺寸丈量、文档标注、相册治理、和定倍打印等 ；文档标注可在图像上输入文字、清单、和图片等 |
|
手动修改 |
丈量后可便携地用鼠标手动拖沓修改压痕标记 ，丈量值和统计效果等自动更新 |
标准设置：
|
名称 |
数目 |
名称 |
数目 |
|
仪器主机 |
1台 |
物镜20x、10x ， |
1只 |
|
维氏压头 |
1只 |
砝码（10KG） |
3只 |
|
维氏硬度块 |
2块 |
大、中、“V”试台 |
各1只 |
|
电源线 |
1根 |
10×测微目镜 |
1只 |
|
产品使用说明书 |
1份 |
产品及格证 |
1份 |
|
名称 |
数目 |
名称 |
数目 |
|
XY电动位移事情台 |
1台 |
电源线 |
1根 |
|
XY毗连线 |
1根 |
USB毗连线 |
1根 |
|
130万专用摄像头 |
1只 |
RS232串口线 |
1根 |
|
加密狗 |
1只 |
软件装置光盘 |
1片 |
