里氏硬度计WAY-180G使用全中文显示，菜单式操作，操作简朴、利便。本机可直接显示里氏、布氏等硬度值。高亮度LED背光利便在光线阴晦情形使用，自动休眠、自动关机等节电功效、低功耗设计。锂电供应，适合现场野外作业。仪器小巧、口袋式掌中宝里氏硬度计，利便携带，测试精度高。
主要功效
● 依据里氏硬度丈量原理，开机即显示里氏测值界面。
● 菜单式操作，信息富厚、直观。
● 高亮度LED背光利便在光线阴晦情形使用。
● 自动休眠、自动关机等节电功效,低功耗设计。
● 锂电池充电，可一连事情10小时。
适用质料
钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢。
主要用途
1、丈量大、厚、重及外貌粗糙的铸锻件 ；
2、退火、回火、淬火等热处置惩罚的硬度检测，硬化层的厚度太 ；
3、铸锻件检测时，若是体现光洁度处置惩罚有难度。
|
项目 |
WAY-180G |
|
主要测试功效 |
丈量大、厚、重及外貌粗糙的铸锻件 |
|
丈量规模 |
150-960（HLD）、47.7-99.9（HRB）、90-646（HB） |
|
丈量偏向 |
360° |
|
硬度制式 |
HL、HB、HRB |
|
存储功效 |
600组 |
|
电源 |
锂电池充电3.7v/300mA |
|
外型尺寸 |
45×255×45mm |
|
重量 |
130g |
|
标准设置 |
主机G型攻击装置一体化、支持环，标准布氏块、尼龙刷、充电器 |
|
选配 |
标准试块、通讯软件 |
测试规模
|
质料 |
硬度制 |
攻击装置 |
||||
|
D/DC |
D+15 |
C |
G |
DL |
||
|
Steel and cast steel |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
20.6～68.2 |
|
|
HRB |
59.6～99.6 |
47.7～99.9 |
37.0～99.9 |
|||
|
HRA |
59.1～85.8 |
|||||
|
HB |
127～651 |
80～638 |
80～683 |
90～646 |
81～646 |
|
|
HV |
83～976 |
80～937 |
80～996 |
80～950 |
||
|
HS |
32.2～99.5 |
33.3～99.3 |
31.8～102.1 |
30.6～96.8 |
||
|
Steel锻钢 |
HB |
142～651 |
||||
|
CWT、ST |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
||
|
HV |
80～898 |
80～935 |
100～941 |
|||
|
Stainless steel |
HRB |
46.5～101.7 |
||||
|
HB |
85～655 |
|||||
|
HV |
85～802 |
|||||
|
GC. IRON |
HRC |
|||||
|
HB |
93～334 |
92～326 |
||||
|
HV |
||||||
|
NC、IRON |
HRC |
|||||
|
HB |
131～387 |
127～364 |
||||
|
HV |
||||||
|
C．ALUM |
HB |
19～164 |
23～210 |
32～168 |
||
|
HRB |
23.8～84.6 |
22.7～85.0 |
23.8～85.5 |
|||
|
BRASS |
HB |
40～173 |
||||
|
HRB |
13.5～95.3 |
|||||
|
BRONZE铜锡(铝)合金 |
HB |
60～290 |
||||
|
COPPER纯铜 |
HB |
45～315 |
||||
注：使用里氏硬度计丈量时需被测工件适合响应的测试条件，主要是三方面的要求：工件重量不小于2KG，小的厚度不小于10mm，外貌粗糙度不大于1.6um，在不适合上述条件时需要稳固支持或密实耦合！
攻击装置
|
攻击装置 |
DC/D/DL/DS |
D+15 |
C |
G（标配） |
|
攻击能量 |
11mj |
11mj |
2.7mj |
90mj |
|
攻击体质量 |
5.5/5.5/7.2/5.5 g |
7.8 g |
3.0 g |
20 g |
|
球头硬度 |
1600 HV |
1600 HV |
1600 HV |
1600 HV |
|
球头直径 |
3 mm |
3 mm |
3 mm |
5 mm |
|
球头质料 |
碳化钨 |
碳化钨 |
碳化钨 |
碳化钨 |
|
攻击装置直径 |
20/20/6/20 mm |
20 mm |
20 mm |
30 mm |
|
攻击装置长度 |
86/147/202/138 mm |
162 mm |
141 mm |
254 mm |
|
攻击装置重量 |
50/75/60/70 g |
80 g |
75 g |
250 g |
|
试件硬度上限 |
940/940/950/940 HV |
940 HV |
1000 HV |
650 HB |
|
试件外貌平均度Ra |
1.6 ?m |
1.6 ?m |
0.4 ?m |
6.3 ?m |
|
攻击装置适用规模 |
DC型丈量内孔或圆柱筒内 ； |
D+15型接触面细小，加长，相宜丈量沟槽或凹入的外貌。 |
C型攻击力小，对被测外貌损伤很小，不破损硬化层，适合丈量小轻薄部件及外貌硬化层。 |
G型丈量大厚重及外貌较粗糙的铸锻件。 |
示值误差和示值重复性
|
序号 |
攻击装置类型 |
标准里氏硬度块硬度值 |
示值误差 |
示值重复性 |
|
1 |
G |
590±40HLG |
±12 HLG |
12 HLG |
里氏硬度计切合标准
1、GB/T 17394.1-2014《金属质料 里氏硬度试验 第1部分：试验要领》
2、GB/T 17394.2-2012《金属质料 里氏硬度试验 第2部分：硬度计的磨练与校准》
3、GB/T 17394.3-2012《金属质料 里氏硬度试验 第4部分：标准硬度块的标定》
4、GB/T 17394.4-2014《金属质料 里氏硬度试验 第4部分：标准值换算表》
5、设计依据标准：《里氏硬度计手艺条件》 JB/T 9378-2001
被测试样外貌的要求
试样外貌的状态应切合测试规模表格中的有关要求。
● 试样外貌温度不可过高，应小于120℃。
● 试样外貌粗糙度不可过大，不然会引起丈量误差。试样的被测外貌露出金属光泽，并且平整、平滑、不得有油污。
● 试样重量的要求：对大于5kg的重型试样，不需要支持 ；重量再2-5kg的试件、有悬伸部分的试件及薄壁试件在测试时应用物体支持，以阻止攻击力引起试件变形、变曲和移动。对中型试样，置于平展、结实的平面上，试样平稳安排，不得有晃动。

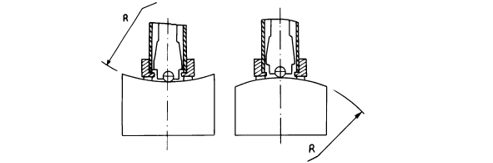

● 曲面试样：试样的试验面是平面。当被测外貌曲率半径R小于30mm（D、DC、C、DL型攻击装置）和小于50mm（G型攻击装置）的试样在测试时应使用小支承环或异型支承环。
● 试样应有响应的厚度，试样小厚度应切合攻击装置表划定。
● 关于具有外貌硬化层的试样，硬化层深度应切合攻击装置表划定。
● 耦合
1)对轻型试样，需要与结实的支承体细密耦合，两耦合外貌需要平整、平滑、耦合剂用量不要太多，测试偏向需要笔直于耦合平面 ；
2)当试样为大面积板材、长杆、弯曲件时，纵然重量、厚度较大仍可能引起试件变形和失稳，导致测试值禁绝，故应在测试点的背面稳固固或支承。
● 试样自己磁性应小于30高斯
丈量要领
● 按动攻击装置上部的释放按钮，举行测试。此时要求试样、攻击装置、操作者均稳固，并且作用力偏向应通过攻击装置轴线。
● 试样的每个丈量部位一样平常举行五次试验。数据疏散不应越过平均值的±15HL。
● 恣意两压痕之间距离或任一压痕中心距试样边沿距离应切合下表划定。
● 关于特定质料，欲将里氏硬度值较准确地换算为其他硬度值，需要作较量试验以获得响应换算关系。要领是：用检定及格的里氏硬度计和响应的硬度妄想分在统一试样上举行试验。关于硬度值，在三个以上需要换算的硬度压痕周围匀称漫衍地各测定5点里氏硬度，用里氏硬度平均值和响应硬度平均值划分作为对应值，作出硬度较量曲线，较量曲线至少应包括三组对应的数据。
|
攻击装置类型 |
两压痕中心间距 （mm） |
压痕点距试样边沿距离 （mm） |
|
D |
3 |
5 |
故障剖析与扫除
|
故障征象 |
缘故原由剖析 |
扫除要领 |
|
不开机 |
电量耗尽 |
实时电池 |
|
测值禁绝 |
攻击装置球头磨损 |
替换球头 |
|
测值误差 |
校准值失效 |
重新校准 |
保养和维修
1. 攻击装置
● 在使用1000—2000次后，要用尼龙刷整理攻击装置的导管及攻击体，清洁导管时先将支承环旋下，再将攻击体取出，将尼龙刷以逆时针偏向旋入管内，究竟后拉出，云云重复5次，再将攻击体及支承环装上 ；
● 使用完毕后，应将攻击体释放 ；
● 攻击装置内严禁使用润滑剂。
2. 正常维修程序
● 当用标准洛氏硬度块举行检准时，误差均大于2HRC时，可能是球头磨损失效，应思量替换球头或攻击体。
● 当硬度计泛起其它不正常征象时，请用户不要拆卸或调理牢靠装配之零部件，填妥保修卡后，交由我公司维修部分，执行保修条例。
